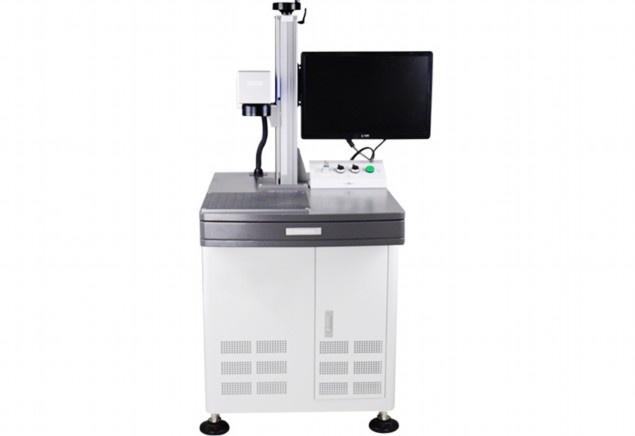

PCB在線激光鐳雕機紅光和標刻對應不起來

PCB在線鐳雕機紅光指示異常分析報告

問題描述

我司PCB在線鐳雕機在正常工作時，原本應顯示完整圖案或十字線的紅光指示系統，目前僅顯示單個光點，嚴重影響操作人員對位精度和工作效率。

可能原因分析

1. 光學系統故障

– 激光二極管衰減：紅光指示系統的激光二極管可能因長期使用出現衰減，導致輸出功率不足

– 透鏡組污染/偏移：光學透鏡表面可能積累灰塵或油污，或透鏡位置發生偏移

– 光束整形元件失效：用于將單點擴展為圖案的光學元件（如衍射片）可能脫落或損壞

2. 電路控制系統問題

– 驅動電路異常：紅光指示系統的驅動電路可能出現電壓不穩或元件老化

– 控制信號丟失：來自主控板的圖案控制信號可能中斷，導致默認退回單點模式

– 電源供應不足：紅光系統供電線路可能出現接觸不良或功率不足

3. 機械結構問題

– 調節機構松動：光路調節螺絲可能松動導致光路偏離

– 振動導致位移：設備長期振動可能使光學組件位置發生微小變化

– 冷卻系統失效：激光二極管過熱保護導致輸出功率降低

4. 軟件設置問題

– 參數誤設置：可能被意外更改為單點模式

– 固件異常：控制軟件可能出現bug或需要升級

– 校準數據丟失：存儲的校準參數可能損壞

排查步驟建議

1. 初步檢查

– 檢查設備操作界面，確認紅光模式設置是否正確

– 觀察其他功能是否正常，判斷是否為獨立故障

– 查看設備錯誤日志記錄

2. 光學檢查

– 關機后使用專用清潔工具清理光學窗口

– 檢查各光學元件固定情況，確認無松動

– 使用功率計測量激光二極管實際輸出

3. 電路檢查

– 測量驅動板輸出電壓是否穩定

– 檢查信號線連接是否牢固

– 使用示波器檢測控制信號波形

4. 功能測試

– 嘗試恢復出廠設置

– 進行系統自檢程序

– 連接調試端口查看實時狀態

解決方案建議

短期應急方案

1. 清潔光學元件表面

2. 重新插拔信號連接線

3. 重啟設備并加載備份參數

中長期解決方案

1. 更換老化的激光二極管組件

2. 更新設備控制軟件至最新版本

3. 建立定期光學系統校準制度

4. 考慮增加備用紅光指示系統

預防措施

1. 建立設備使用日志，記錄激光工作時長

2. 每季度進行預防性光學系統維護

3. 操作人員培訓，避免誤操作

4. 保持設備工作環境清潔，控制溫濕度

結論

紅光指示系統單點顯示問題可能由多種因素導致，建議按照先軟件后硬件、先簡單后復雜的順序進行系統排查。該故障不僅影響生產效率，長期使用可能導致對位精度下降，造成產品不良率上升，建議盡快安排專業技術人員進行檢修維護。

PCB在線鐳雕機紅光與激光位置偏差問題分析

問題描述

在PCB在線鐳雕機(型號250409106)的操作過程中，發現定位紅光與實際雕刻激光不在同一位置，存在明顯的對位偏差。這種偏差會導致實際雕刻位置與預期位置不符，嚴重影響PCB板的加工精度和質量。

可能原因分析

1. 光學系統校準失效

– 紅光指示系統與激光雕刻系統的光路未正確校準

– 反射鏡或透鏡位置發生偏移

– 光路中的光學元件松動或位移

2. 機械結構問題

– X-Y軸運動平臺與光學系統的安裝位置不匹配

– 機械傳動部件磨損導致定位精度下降

– 設備在運輸或使用過程中受到沖擊導致結構變形

3. 軟件參數設置錯誤

– 紅光與激光的補償參數設置不當

– 坐標系轉換參數錯誤

– 系統校準數據丟失或損壞

4. 環境因素影響

– 溫度變化導致設備結構熱變形

– 振動干擾影響系統穩定性

– 灰塵污染光學元件表面

解決方案

1. 系統重新校準

執行完整的設備校準流程：

– 使用標準校準板進行基準定位

– 調整紅光指示系統的位置，使其與激光焦點重合

– 在X/Y軸多個位置驗證校準效果

– 保存校準參數至系統

2. 機械調整與檢查

– 檢查并緊固所有光學元件安裝座

– 驗證X-Y運動平臺的直線度和垂直度

– 檢查傳動系統(導軌、絲杠等)的磨損情況

– 必要時更換磨損部件

3. 軟件參數驗證與設置

– 檢查并重新輸入紅光-激光偏移補償參數

– 驗證并更新坐標系轉換矩陣

– 恢復出廠校準參數(必要時)

– 更新設備控制軟件至最新版本

4. 環境控制措施

– 確保設備工作環境溫度穩定(建議23±2°C)

– 減少設備工作區域的振動源

– 定期清潔光學元件表面

– 保持設備工作區域清潔

預防措施

1. 定期維護計劃

– 制定每月光學系統檢查計劃

– 每季度執行全面校準

– 建立設備狀態記錄檔案

2. 操作人員培訓

– 加強設備校準操作培訓

– 建立標準操作流程(SOP)

– 培訓操作人員識別早期偏差跡象

3. 質量控制措施

– 實施首件檢驗制度

– 定期使用標準測試板驗證雕刻精度

– 建立偏差預警機制

結論

PCB在線鐳雕機紅光與激光位置偏差問題通常由光學系統校準失效、機械結構問題或軟件參數錯誤導致。通過系統性的校準流程、機械檢查調整和軟件參數驗證，可以有效解決該問題。建立定期維護制度和操作規范，能夠預防類似問題的再次發生，確保設備長期穩定運行和PCB加工質量。對于持續存在的偏差問題，建議聯系設備制造商技術支持進行深入診斷和處理。

PCB在線鐳雕機紅光位置調整指南

一、紅光定位系統概述

PCB在線鐳雕機的紅光定位系統是設備精確定位的關鍵組成部分，主要用于輔助操作人員確認鐳射加工位置。紅光通常采用635-650nm波長的半導體激光器，具有高可見性和低功耗特點。

二、紅光位置調整前的準備工作

1. 安全防護：佩戴專用激光防護眼鏡，確保工作區域無易燃物品

2. 設備檢查：確認鐳雕機電源穩定，各運動軸運行正常

3. 材料準備：準備測試用PCB板（建議使用廢板或專用測試板）

4. 工具準備：十字螺絲刀、內六角扳手、校準靶紙等

三、紅光位置調整步驟

1. 機械校準

(1) 打開設備控制軟件，進入”維護”或”校準”模式

(2) 選擇”紅光校準”功能項，系統會自動將工作臺移動到校準位置

(3) 使用專用靶紙固定在加工平臺上，靶紙中心對準預設的機械零點

(4) 松開紅光模組的固定螺絲（通常為2-4顆內六角螺絲）

(5) 微調紅光模組位置，使紅光點與靶紙中心重合

(6) 鎖緊固定螺絲，完成機械校準

2. 軟件參數調整

(1) 進入設備參數設置界面，查找”紅光偏移”或”Laser Pointer Offset”參數項

(2) X軸偏移調整：輸入微調值（通常以0.01mm為單位），觀察紅光點移動

(3) Y軸偏移調整：同上方法調整Y方向偏移

(4) 焦點補償調整：根據PCB厚度設置Z軸紅光偏移量（需考慮紅光與加工激光的視差）

3. 動態補償校準

(1) 運行設備自帶的”紅光跟隨測試”程序

(2) 觀察紅光點是否始終準確指示實際加工位置

(3) 如發現偏差，在運動過程中實時調整補償參數

(4) 特別關注高速運動時的紅光滯后現象，適當增加提前量

四、驗證與測試

1. 靜態測試：在PCB四個角落和中心位置做標記，檢查紅光定位精度

2. 動態測試：運行實際加工程序，低速觀察紅光指示準確性

3. 精度測量：使用顯微鏡或CCD測量系統確認實際加工位置與紅光指示偏差

4. 重復測試：至少進行3次全行程測試，確保一致性

五、常見問題及解決方案

1. 紅光偏移不穩定

– 檢查紅光模組固定是否牢固

– 確認設備振動是否超標

– 檢查導軌和傳動系統磨損情況

2. 紅光強度不足

– 清潔光學鏡片

– 檢查激光器供電電壓

– 必要時更換激光模組

3. 紅光與加工位置不一致

– 重新校準機械零點

– 檢查軟件中紅光偏移參數是否被意外修改

– 確認光學鏡片是否有位移

六、維護保養建議

1. 每周清潔紅光出光窗口，使用專用鏡頭紙和無水酒精

2. 每月檢查紅光模組固定情況

3. 每季度使用專業設備檢測紅光校準情況

4. 每年由專業工程師進行全面光學系統校準

七、注意事項

1. 禁止直視紅光光源，即使功率較低也可能損傷視力

2. 調整過程中避免工具碰觸光學元件表面

3. 參數修改前務必記錄原始值

4. 復雜問題應及時聯系設備制造商技術支持

通過以上步驟的系統調整，可以確保PCB在線鐳雕機的紅光定位系統達到最佳工作狀態，為精密加工提供可靠的視覺參考。實際調整過程中應根據具體設備型號參考廠家提供的技術手冊，不同品牌設備可能存在細節差異。
